Si vous prévoyez d’installer des SSD et/ou des disques durs aux formats 2,5″ et/ou 3,5″ dans votre PC, c’est le moment ! Leur méthode d’installation change d’un boîtier à l’autre, mais le plus souvent les disques durs 3,5″ s’installent dans une cage placée tout en bas du boîtier, dans le prolongement de l’alimentation électrique, via un système de rails ou de tiroir, tandis que les SSD et disques durs 2,5″ se vissent plus souvent à même le fond de panier du boîtier ou sur un support prévu à cet effet qui lui-même se visse au fond de panier, par exemple au dos de la carte mère.
Les vis des disques durs 3,5″, qu’elles soient standards ou spécifiques comme celles-ci, sont toujours avec un filetage 6-32.
Au sujet des vis, qui ne sont pas toujours utilisées car pas mal de boîtiers ont des solutions de maintient alternatives, on utilise toujours des vis courtes et à pas fin (filetage M3, environ 4 mm de long) pour les 2,5″ et à pas plus gros (6-32) pour les 3,5″. Bien qu’on aurait aimé vous offrir plus de précision, vu le peu de gens qui exploitent encore ce type de stockage en 2025 et la diversité des fixations, on vous invite à consulter le mode d’emploi de votre boîtier en cas de doute.
Ces bonnes vieilles nappes SATA
Sur les SSD et disques durs, tant aux formats 2,5″ que 3,5″, il y a deux prises à brancher pour assurer leur fonctionnement. Une nappe SATA qui est à relier à la carte mère pour assurer les échanges de données et une prise électrique en provenance de l’alimentation. Vous ferez cette dernière un peu plus tard car l’alim n’est pas encore en place, mais vous pouvez déjà brancher les nappes SATA. Il en existe avec des prises droites et d’autres avec des prises coudées à 90°, vous choisirez celle qui vous arrange le mieux selon votre configuration précise, sachant que dans le bundle des cartes mères il y a généralement une de chaque. En dehors de cette différence, les nappes n’ont pas de sens, la prise SATA étant la même côté carte mère et côté périphérique de stockage. Il y a en revanche un sens de branchement, mais vous ne pourrez pas vous tromper grâce au détrompeur (la forme interne du connecteur fait que la nappe ne rentre que dans le bon sens. Branchez les nappes SATA en étant bien droit, forcer sur le connecteur en plastique pourrait l’endommager ; ils ne sont pas particulièrement fragiles, mais mieux vaut prévenir que guérir !
Quelles prises SATA privilégier sur la carte mère ?

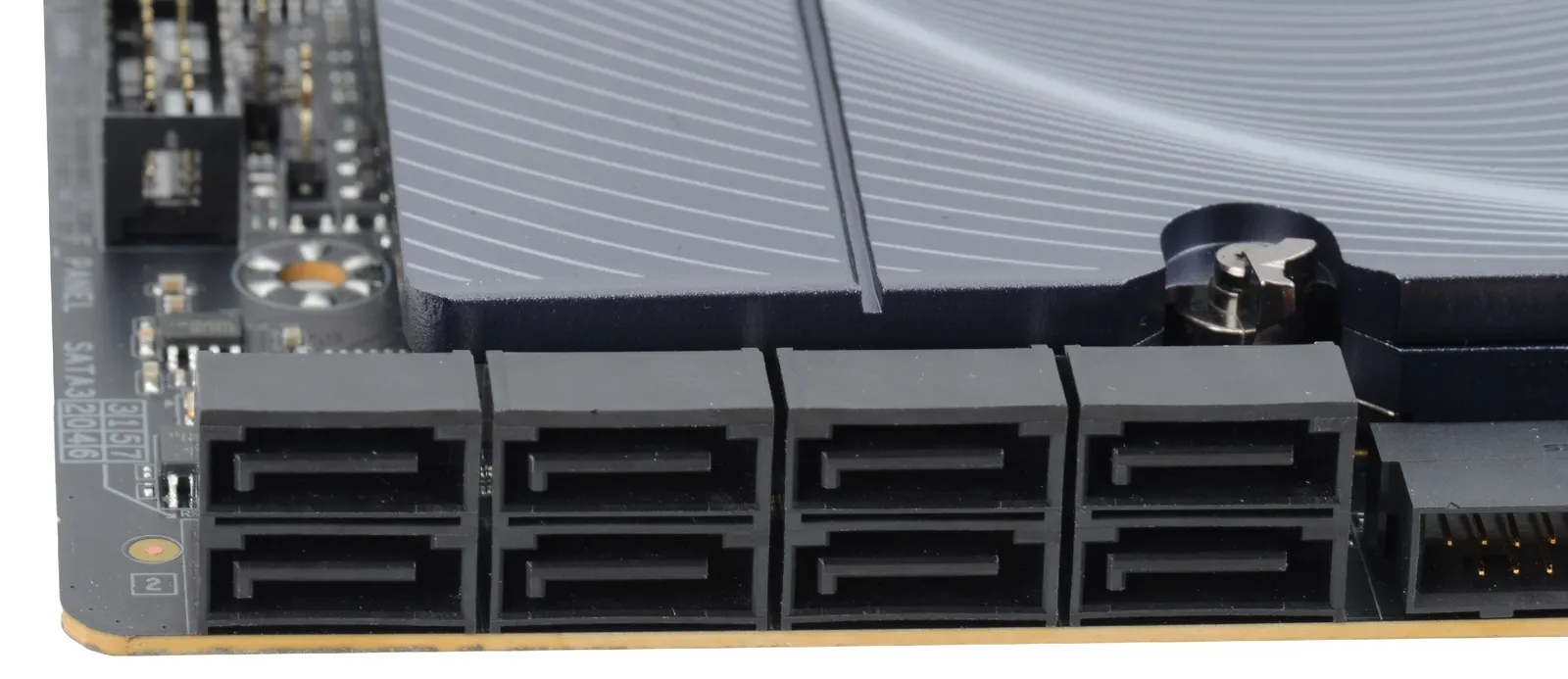

Sur la carte mère, selon votre modèle, vous aurez plus ou moins de prises SATA. Généralement de deux pour les cartes mères premier prix à huit pour les cartes haut de gamme, rarement plus sauf à ajouter un contrôleur supplémentaire sous la forme d’une carte fille PCI-Express. Dans la plupart des cas, le connecteur que vous allez choisir sur la carte mère n’a aucune importance. Voilà bien des années que toutes les cartes mères offrent du SATA 6 Gb/s et que vous utilisiez des prises reliées au contrôleur natif du chipset ou sur un éventuel contrôleur additionnel soudé sur la carte mère, voilà qui n’a plus vraiment d’impact sur les performances car tous ces contrôleurs se valent peu ou prou. D’autant plus qu’aujourd’hui tout le monde installe son système d’exploitation et ses logiciels, les usages pour lesquels la performance compte le plus, sur un SSD M.2 NVMe, les SSD et HDD SATA étant surtout relégués à du basique stockage. Quant à l’ordre ou au numéro de la prise, ça n’a pas d’importance non plus. Sauf pour une personne un tantinet maniaque comme votre serviteur… Il faut toutefois y prêter attention pour la création d’une grappe RAID faisant fonctionner plusieurs SSD ou HDD de concert. Sur une carte mère qui aurait par exemple huit prises SATA dont six reliées au chipset qui gère du RAID logiciel et deux sur un contrôleur additionnel sans fonction RAID, il faudra bien mettre tous les disques de la future grappe sur le même contrôleur et donc sur les bonnes prises. En cas de doute, c’est une nouvelle fois le mode d’emploi de la carte mère qui va pouvoir vous aiguiller, sachant qu’il n’y a que très rarement des pièges finalement.
Les prises SATA partagées
Signalons aussi qu’il arrive que des cartes mères partagent des ressources. Et en particulier en ce qui concerne le SATA ou l’usage de certaines prises sont conditionnées à l’utilisation ou non de certains ports M.2. Ça signifie que ces prises SATA et ces ports M.2 ne sont pas utilisables en même temps et que si vous avez déjà un SSD M.2 de type SATA (comme nous l’avons expliqué un peu plus tôt, la plupart des SSD M.2 sont de type PCIe NVMe, mais les plus anciens et les moins chers sont de type SATA) installé dans un port lié à une prise SATA, vous ne pourrez pas brancher un disque dur sur la prise SATA en question car en réalité, du point de vue du contrôleur de stockage, ce port M.2 et cette prise SATA sont identiques et ne comptent que pour une entrée. Si vous êtes dans ce cas, vous devez donc en tenir compte au moment de choisir sur quelle prise SATA de la carte mère vous allez brancher votre disque dur. On rencontre aussi ce phénomène de partage de ressources en PCI-Express ou certains ports d’extension pour cartes filles voient leurs lignes PCIe partagées avec tel ou tel port M.2 NVMe. Et encore une fois, c’est la notice de votre carte mère (ou sa page Web sur le site du constructeur) qui pourra vous en dire plus à ce sujet.
À retenir
- La fixation des SSD 2,5″ varie d’un boîtier à l’autre mais se fait fréquemment sur le fond de panier, au dos de la carte mère.
- La fixation des HDD 3,5″ varie d’un boîtier à l’autre mais se fait le plus souvent tout en bas, dans le prolongement de l’alimentation.
- De nombreux tiroirs pour disques durs sont compatibles à la fois avec les 2,5″ et les 3,5″ (mais pas les deux simultanément).
- Les SSD 2,5″ utilisent des vis dont le filetage est de type M3 (fin) et les HDD 3,5″ des vis de type 6-32 (plus large) ; mais il n’est pas rare que ce soient des vis spécifiques au boîtier, avec des caoutchoucs pour limiter la propagation des vibrations.
- Peu importe qu’ils soient au format 2,5″ (principalement des SSD) ou 3,5″ (principalement des HDD), les périphériques de stockage SATA se branchent de la même manière.
- Le choix de la prise SATA sur la carte mère a rarement de l’importance ; dans le cas d’une grappe RAID, tous les SSD/HDD doivent être branchés au même contrôleur.
